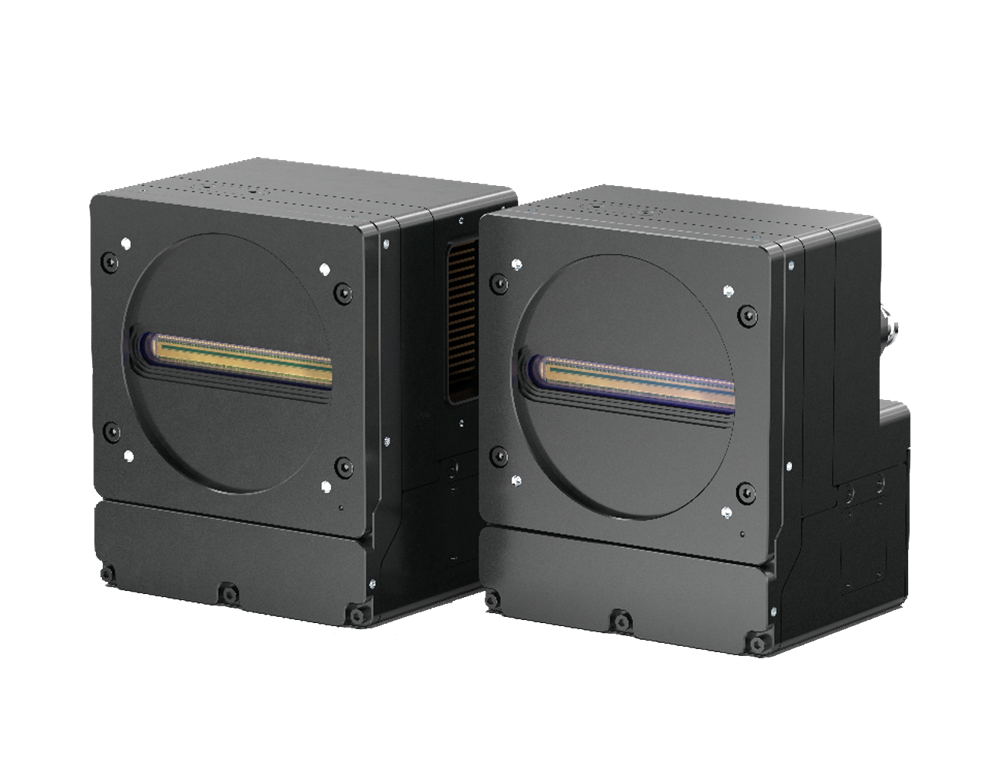

Gemini 16KTDI
高速TDI-sCMOS相機
- 300-1100nm
- 256 階 TDI
- 500 KHz @ 16K 高行頻
- 100G CoF 數據接口
- TES / HEX 制冷
產品介紹
鑫圖TDI相機平臺歷經超五年嚴苛可靠性驗證，持續聚焦產業痛點，推出工業場景高適配的Gemini 16KTDI系列相機，以底層成像技術的系統性創新，助力先進制造產能持續升級。Gemini 16KTDI系列在延續鑫圖TDI相機技術平臺高可靠性能的同時，顯著提升了工業系統集成與部署的靈活性.
-

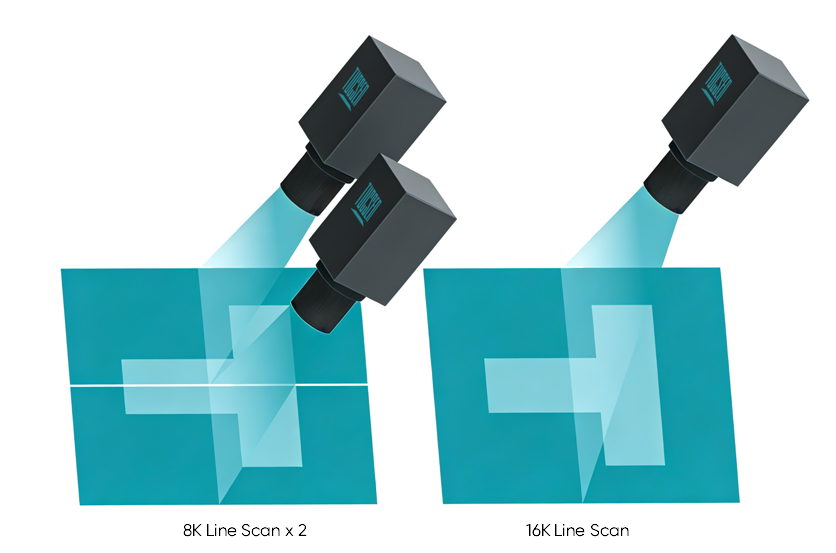

500KHz@16K，精度與效率雙提升
16K分辨率可覆蓋更寬幅面，在面板、晶圓、印刷檢測中可減少掃描次數，提升產線節拍與效率；同時還能減少橫向相機拼接，消除拼接縫與標定誤差，提升檢測一致性與邊緣精度，更適配大尺寸 / 高精度高速檢測場景。
-
100G COF先進技術，高速穩定更可靠
100G CoF（CoaXPress-over-Fiber）是 CoaXPress 2.0 的光纖擴展方案。單接口支持100Gbps 帶寬，具有長距抗干擾傳輸、低延遲與易集成優勢，尤其適配超大數據通量儀器集成需求，在保障傳輸穩定性的同時，簡化系統布線，提升整體系統性能的可靠性。
勢.png)
-
氣冷&熱抽排架構，降低設備集成門檻
Gemini 16KTDI系列新增熱抽排與氣冷散熱結構機型，通過優化熱傳導路徑與氣流組織設計，使相機可直接嵌入用戶現有設備，快速對接設備自帶風道接口或排風通道，無需額外設計復雜散熱系統，顯著降低集成復雜度與維護成本。
-

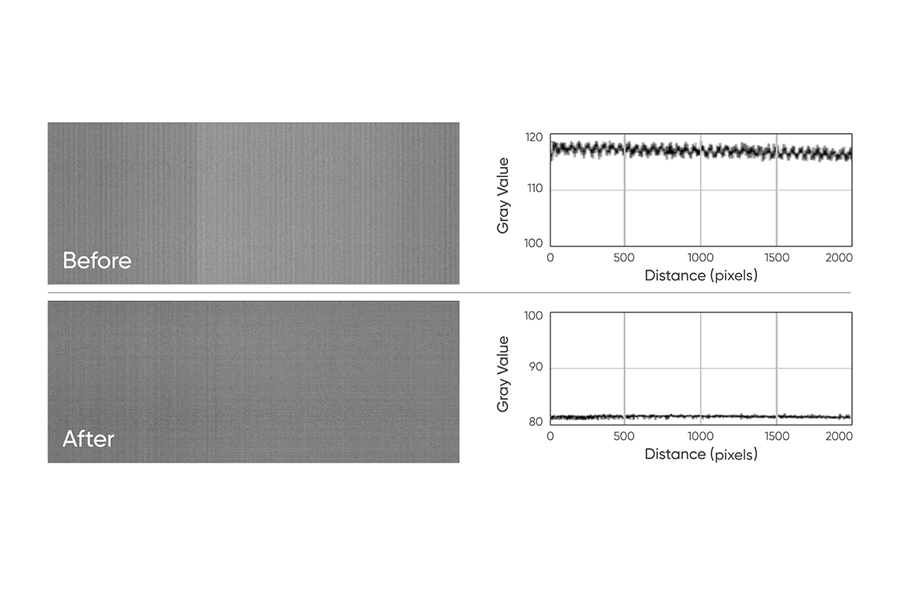

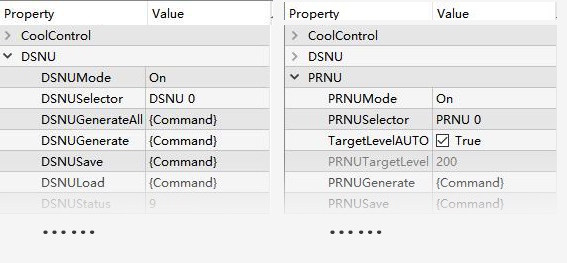

PRNU/DSNU 精密校正，定制化更精準
Gemini 16K TDI 相機可靈活調用數百組 PRNU 與 DSNU 校準參數集，助力設備廠商針對自身光學系統及應用環境定制校準方案，保障整機成像一致性。
技術參數 >
- 型號: Gemini 16KTDI
- 傳感器類型: BSI sCMOS TDI
- 彩色 / 黑白: 黑白
- 光譜范圍: 350 nm - 1100 nm
- 量子效率: 典型值：VIS: 92.4%@450 nm
- 有效像素數: P1: 16416 pixels×256 stages; P2: 16416 pixels×32 stages
- 最大行頻: 500 KHz@16K
- 像素尺寸: 5 μm x 5 μm
- 位深: 8/10/12bit
- 暗電流: 典型值：54.0 e-/p/s@10℃（校正后）
- 觸發模式: 觸發輸入，掃描方向輸入
- 觸發輸出: Strobe out
- 數據接口: 100G CoF QSFP28
- 光學接口: M90 / M95，用戶可定制
- 電源: 120 W / 21 V-27 V
- 制冷方式: 熱抽排，氣冷
- 備注: 如需了解更多技術參數信息，請下載產品技術規格書查看
