輕量版高速TDI-sCMOS相機

180-1100nm
256 階 TDI
500 KHz @ 8K
CXP12 x 4 數據接口
風冷/自然散熱

詢價

主要特征
技術參數
應用方向
資源下載
聯系我們

產品介紹

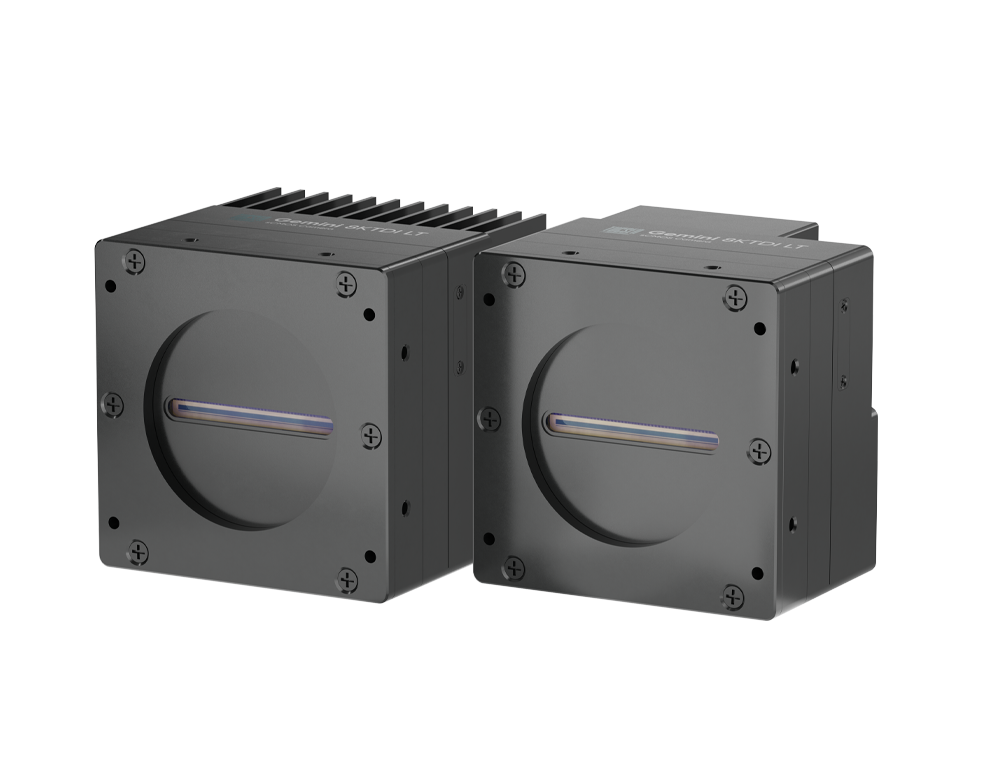

Gemini 8KTDI LT 是鑫圖面向工業檢測設備規?；瘧?yīng)用打造的輕量化 TDI 成像平臺。該平臺在延續高性能 TDI 科學級定量成像能力的基礎上，通過系統級工程重構，完成了緊湊型機身優化設計，適配工業場景對檢測精度、運行效率與成本管控的核心需求。

輕量版結構，適配產線高效集成需求

Gemini 8KTDI LT和上一代8KTDI高性能相機相比，體積整機縮小 64%，重量減輕 75%，功耗降低 50%，有效減少對設備系統資源的占用。同時針對高效集成需求對關鍵結構進行了優化：
① 提供自然散熱、風冷等兩種結構，替代上一代風水冷一體化設計，提高產線集成的靈活性；
② 采用與主流工業設備系統更兼容CXP接口，縮短設備開發與系統調試周期。
500kHz高行頻，支撐工業高通量檢測

在先進封裝、AOI 自動光學檢測等規模化工業檢測場景中，產線工藝平臺成熟穩定，對成像設備核心訴求集中于產線適配性與長期可靠性。
Gemini 8KTDI LT 搭載 500kHz@8K 標準行頻，可充分滿足該類高穩定量產檢測需求，且相較傳統機型速率冗余更充足，可有效支撐產線節拍升級需求。
科學級定量能力, 為產線良率提供保障

Gemini 8KTDI LT延續上一代8KTDI高性能版的科學級弱光成像優勢，同時提供兩種芯片版本選型：
① 可見光優勢版：覆蓋300nm至1100nm，峰值QE達94.2%；
② 紫外光優勢版：覆蓋180nm至1100nm, 在266nm核心應用波段QE高達65.8%。
同時依托鑫圖精密溫控與PRNU/DSNU像素級均一性校正技術，確保目標缺陷定量精度的穩定性，為產線良率提供核心保障。
平臺化矩陣機型, 覆蓋多元應用需求

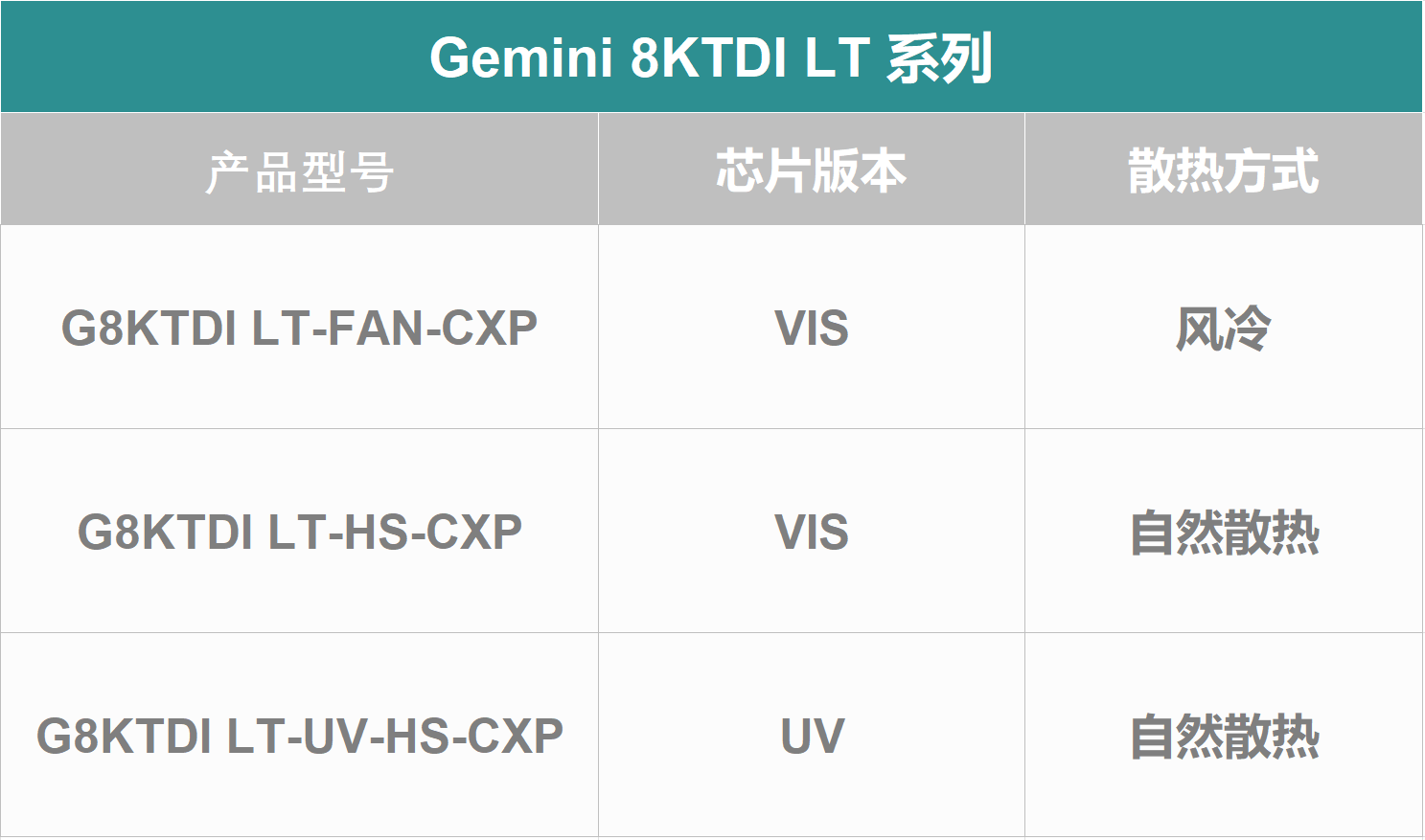

Gemini 8KTDI LT不是單臺相機，而是一個可靈活配置的成像平臺，目前已推出三款差異化機型:
① G8KTDILT-FAN-CXP：可見光優勢芯片+主動風冷架構，適配生物熒光、工業暗場弱光高精度定量檢測；
② G8KTDILT-HS-CXP：可見光優勢芯片+被動散熱架構，更適合半導體后道明場檢測及常規工業視覺任務；
③ G8KTDILT-UV-HS-CXP：紫外光優勢芯片+被動散熱架構，適用于半導體后道及工業高精度微缺陷檢測任務。
